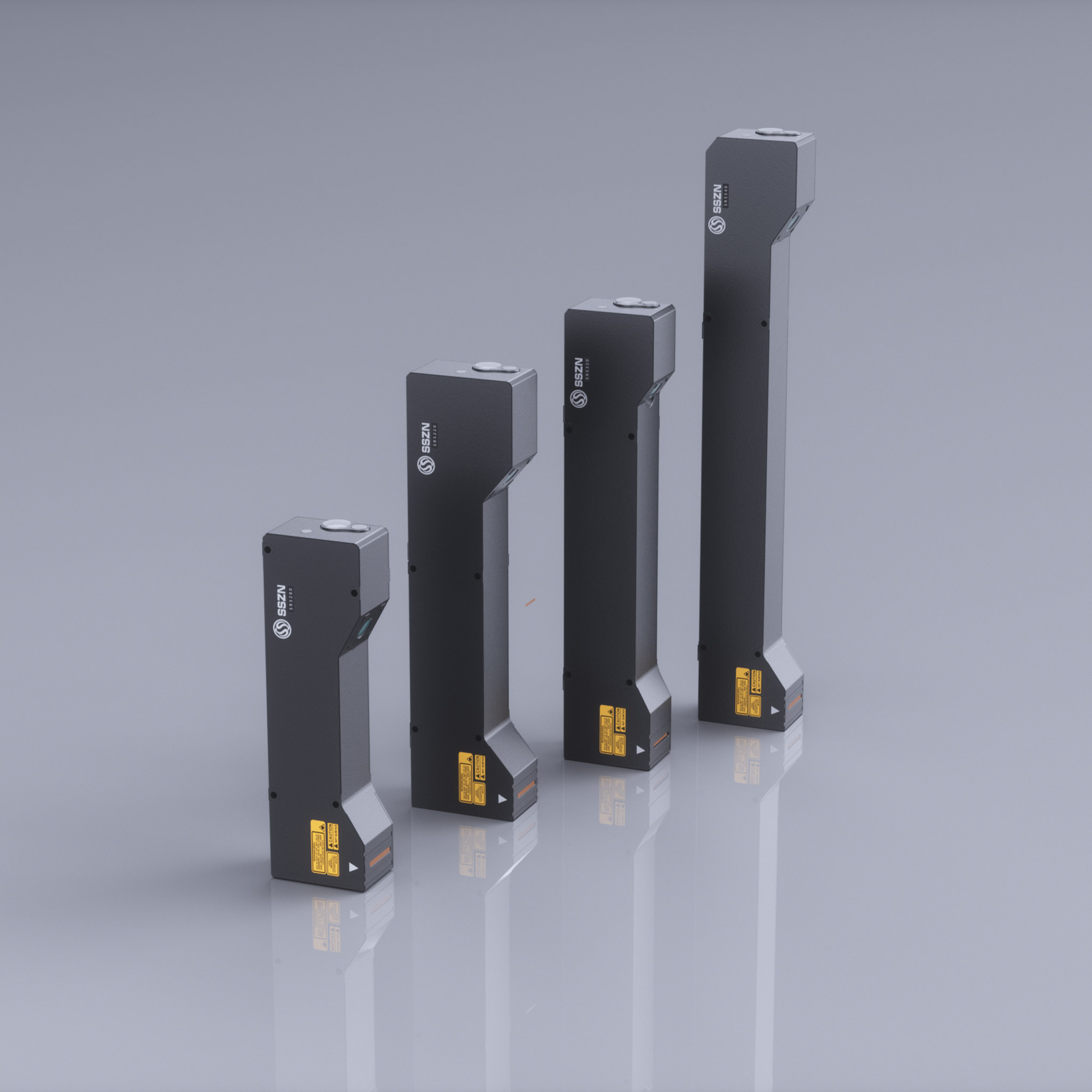

SR5320
产品介绍
专为交通轨道铁路行业量身定制的测量仪,采用450nm蓝色光源 拥有超快扫描速度,最快可达67K/s,可扫描X轴宽度440mm-640mm多适用于铁路环绕检测、轮对检测、轨道磨损检测等等。
相关文档下载
立即联系
技术规格
型号 | SR5320 | |||
参考距离(CD) | 500mm | |||
测量范围 | Z 轴高度(FS) | 510mm | ||
X 轴宽度 | 近端 | 360mm | ||
参考距离 | 470mm | |||
远端 | 640mm | |||
光源 | 光源波长 | 450nm | ||
激光器等级 | 3R | |||
激光器输出功率 | 50mW | |||
重复精度 | Z 轴(高度) | 7.5μm | ||
X 轴(宽度) | 50μm | |||
线性 | Z 轴(高度) | ±0.02%的F.S. | ||
轮廓数据间隔 | X 轴(宽度) | 200μm | ||
X 轴轮廓点数 | 3200 | |||
扫描速度(Hz) | 2500~67000 | |||
编码器 | 单端、差分编码器各一个 | |||
输入输出 | 1 个 100Base-TX/1000Base-T 以太网接口 | |||
工作温度 | 0~50℃ | |||
储存温度 | -20~70℃ | |||
工作湿度 | 35%~85% 无凝露 | |||
ESD防护 | 接触放电4kV、空气放电8kV,符合IEC 61000-4-2标准 | |||
EFT防护 | 电源端口2kV/5或100kHz、信号端口1kV/5或100kHz,符合IEC 61000-4-4标准 | |||
冲 击 | '每轴50Gs/3ms,符合IEC 68-2-27 Ea标准 | |||
振 动 | 10Gs (10-500Hz) ,符合 IEC 68-2-6 Fc 标准 | |||
IP等级 | IP67,符合IEC 60529标准 | |||
尺 寸 | 460x96x62mm | |||
重量 | 1900g | |||
数据线(配线)型号 | SCB-HCAM-HR2Z-3/6/10m |
