技术规格

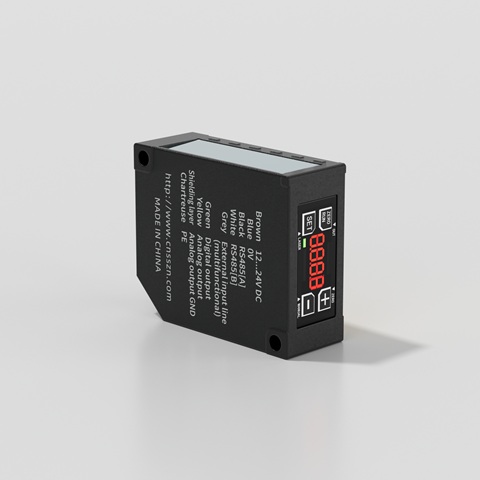

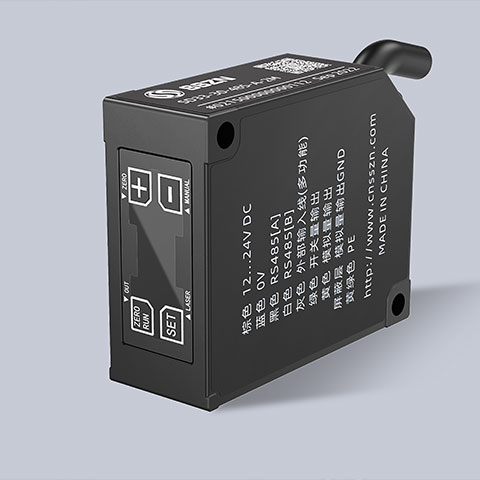

型号 | SD33-30 | ||
参考距离(CD) | 30mm | ||
测量范围 | ±4mm | ||
光源 | 光源波长 | 655nm | |
激光器等级 | 2类 | ||
激光器输出功率 | 1mW | ||
光点直径(光斑尺寸) | 近端 | 80*180μm | |
参考距离 | 70*260μm | ||
远端 | 100*400μm | ||
重复精度 | 2μm | ||
线性度 | ±0.1%的 F.S. | ||
温度特性 | 0.05%的 F.S./℃ | ||
采样频率(Hz) | 500/1000/2000/3000Hz(可选4种级别) | ||
输入输出 | 通信端口 | 1 个 RS485(支持ModbusRTU) | |
模拟量输出 | 1 路模拟量输出,模拟电压(0~10V)或模拟电流(4~20mA) 模拟电压或模拟电流不可切换 | ||
IO 输入 | 1 路,支持激光器关闭、远程示教、采样保持、单脉冲触发、归零等功能 | ||
IO 输出 | 1路,判定状态输出 | ||
工作温度 | -10~50℃ | ||
储存温度 | -20~70℃ | ||
工作湿度 | 35%~85%无凝露 | ||
EFT防护 | 电源端口2kV/5或100kHz、信号端口1kV/5或100kHz,符合IEC 61000-4-4标准 | ||
ESD防护 | 接触放电4kV、空气放电8kV,符合IEC 61000-4-2标准 | ||
振 动 | 10~55Hz、双振幅1.5mm,X、Y、Z方向各2小时 | ||
冲 击 | 500m/s²(约50G),X、Y、Z方向各3次 | ||
IP 等 级 | IP67,符合IEC 60529标准 | ||
尺寸(mm) | 60*50*22 | ||
重量(包括线缆) | 120g |
