高速摄像机在芯片引脚成形工艺中的应用
行业痛点与需求
在芯片生产过程中，芯片引脚的成形是其中的关键工序，成形直接影响到后续的贴装和焊接质量。使用专用的元器件成型设备可以精确地控制引脚的长度和形状，提高生产效率，降低产品报废率，并确保后续焊接质量。但是设备剪切的动作过快，肉眼或普通相机无法完整记录剪切过程中可能会发生引脚变形情况并加以研究分析。

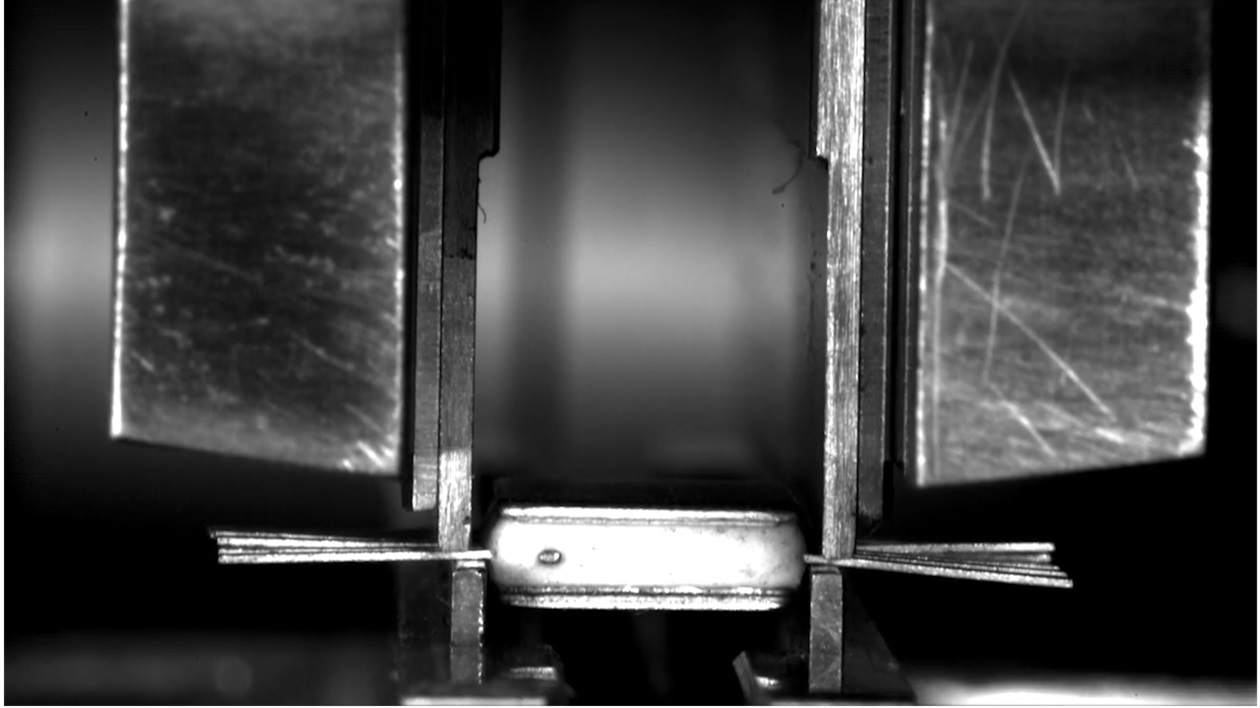

使用深视智能高速相机，可以完整记录芯片引脚的成形形状过程，通过高速摄像技术捕捉到芯片引脚剪切的瞬间细节，包括剪切速度、力度、引脚断裂的形态等，这些数据可以帮助研究人员优化元器件本身的引脚形状设计，提升剪切工艺以及提高产品质量。
视频展示
优势&特点
01分辨率1280X1024
02帧率3000FPS
相机选型
| 规格 | |||
| 型号 | TYPE | SH3-103 | |
| 最大分辨率 | Full Resolution | 1280×1024 | |
| 满幅拍摄速度 | Full Frame Rate | 3000FPS | |
| 最大拍摄速度 | Maximum Frame Rate | 219000FPS | |
| 最小曝光时间 | Minimum Exposure Time | 100ns | |
| 像元尺寸 | Pixel Size | 14.6μm | |
| 标准内存 | Standard RAM | 16GB/32GB/64GB/128GB | |
| 扩展内存 | Extended Memor | 1.2TB/2TB/4TB | |
| 动态范围 | Dynamic Range | 60dB | |
| 模拟增益 | Analog Gain | ×2、×4、×8 | |
| 位深 | Bit Resolution | 8bit/10bit/12bit | |
PIV双曝光 | PIV Dual Exposure | ≥210ns | |
| 色彩 | Color | 单色（M）/彩色（C） | |
| 窗口采集 | ROI | 支持 | |
| 镜头卡口 | Lens Mount | E接口,可转接F接口、C接口、EF接口 | |
| 数据接口 | Data Interface | 万兆以太网，自适应千兆以太网 | |
| 灵敏度 | Sensitivity | ISO56000(M)；ISO21000(C) | |
| 风扇控制 | Fan Control | 支持开启关闭、根据温度自适应转速 | |
| 工作温度/湿度 | Operating Temperature/Humidity | 标准-10~50℃，95%以下（无结露）,可定制-35~65℃宽温版 | |
| 视频信号输出 | Video Signal Output | 以太网 | |
| 录制模式 | Recording Mode | 开始、结束、中心、随机、手动 | |
| 触发模式 | Trigger Mode | 手动、IO、图像 | |
| 外部信号 | External Signal | 输入：触发（TTL/开关）信号、同步信号、ready信号、event信号、IRIGB 输出：触发、同步信号、ready信号 | |
| 电源 | Power Supply | DC24V | |
| 尺寸（不含镜头） | Dimensions (excluding lens) | 90D×110W×110H，不含凸起部分 | |
| 重量 | Weight | 1.6kg | |
| 功率 | Power Consumption | 30W | |
| 标准配件 | Standard Accessories | 电源线×1，AC适配器×1，网线×1、相机控制软件×1，使用手册×1，出厂合格证×1 | |
